Wie lassen sich bestehende Lüftungsanlagen energieeffizient modernisieren, ohne den laufenden Betrieb zu unterbrechen?
Ein aktueller Praxisbericht im Online-Magazin von ebm-papst zeigt eindrucksvoll, wie ein solches Retrofit im sensiblen Umfeld eines Krankenhauses umgesetzt werden kann.

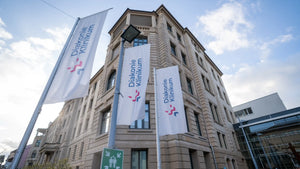

Im Mittelpunkt stand die Modernisierung der Küchenlüftung des Diakonie-Klinikums Stuttgart. Gemeinsam mit ebm-papst hat ProActiveAir insgesamt vier Lüftungsanlagen im laufenden Klinikbetrieb modernisiert – mit dem Ziel, die Betriebssicherheit zu erhöhen, den Energieverbrauch deutlich zu reduzieren und die bestehende Anlagentechnik zukunftsfähig aufzustellen.
Energieverbrauch um rund 40 Prozent reduziert
Die Ausgangssituation war typisch für viele Bestandsanlagen: Die rund 25 Jahre alten, riemengetriebenen Ventilatoren einer Küchenlüftungsanlage waren ausgefallen. Gleichzeitig musste der Küchenbetrieb des Klinikums zuverlässig weiterlaufen.
Statt die bestehende Lüftung vollständig zu ersetzen, setzte ProActiveAir auf eine gezielte Retrofit-Lösung. Insgesamt wurden vier Anlagen modernisiert und mit elf neuen, energieeffizienten EC-Radialventilatoren ausgestattet.
In der großen Zuluftanlage kam ein FanGrid aus vier parallel betriebenen Ventilatoren zum Einsatz. Dadurch entsteht neben der höheren Effizienz auch eine zusätzliche Betriebssicherheit: Sollte ein einzelnes Modul ausfallen, können die verbleibenden Ventilatoren den Betrieb aufrechterhalten.
Für die unterschiedlichen Abluftbereiche der Küche wurden individuell angepasste Lösungen umgesetzt. Besonders bei der warmen, fetthaltigen Küchenabluft waren spezielle technische Anforderungen zu berücksichtigen.
Das Ergebnis überzeugt: Der Energieverbrauch der modernisierten Ventilatoren konnte um rund 40 Prozent reduziert werden. Gleichzeitig beträgt die erwartete Amortisationszeit lediglich etwa zwei Jahre.
Modernisierung ohne Unterbrechung des Klinikbetriebs
Eine besondere Herausforderung des Projekts war die Umsetzung im laufenden Betrieb. Die Küche des Diakonie-Klinikums Stuttgart versorgt täglich zahlreiche Menschen und konnte während der Modernisierung nicht einfach außer Betrieb genommen werden.
Deshalb wurden die Arbeiten so organisiert, dass die Anlagen jeweils am Nachmittag abgeschaltet und die Umbauarbeiten über Nacht durchgeführt werden konnten. Bereits am nächsten Morgen mussten die Anlagen wieder zuverlässig zur Verfügung stehen.
So konnten die alten Ventilatoren ausgebaut, die neue Technik installiert, in die bestehende Gebäudeleittechnik eingebunden und anschließend wieder in Betrieb genommen werden – ohne den laufenden Klinikbetrieb zu unterbrechen.
Retrofit macht bestehende Anlagen fit für die Zukunft
Das Projekt zeigt, welches Potenzial in bestehenden raumlufttechnischen Anlagen steckt. Ein vollständiger Austausch einer Lüftungsanlage ist nicht immer erforderlich. Durch gezielte Modernisierungsmaßnahmen können bestehende Anlagen technisch und energetisch aufgewertet und gleichzeitig an heutige Anforderungen angepasst werden.
Neben dem Austausch der Ventilatortechnik wurde im Projekt auch eine digitale Überwachung der modernisierten Anlagen realisiert. Über die Anbindung an das digitale Ökosystem NEXAIRA von ebm-papst können Betriebsdaten erfasst und überwacht werden. Dadurch erhält das technische Team einen besseren Überblick über den Anlagenzustand und kann mögliche Abweichungen oder Wartungsbedarfe frühzeitig erkennen.
Für Betreiber bedeutet das: weniger Energieverbrauch, höhere Betriebssicherheit und mehr Transparenz über die eigene Gebäudetechnik.
Ein Praxisbeispiel mit Signalwirkung
Für ProActiveAir zeigt das Projekt exemplarisch, welchen Beitrag eine gezielte Modernisierung bestehender RLT-Anlagen zur Energieeffizienz von Gebäuden leisten kann.
Gerade in Krankenhäusern und anderen sensiblen Gebäuden müssen Energieeffizienz, Betriebssicherheit, Hygiene und eine hohe Verfügbarkeit miteinander vereinbart werden. Retrofit-Lösungen bieten hier die Möglichkeit, vorhandene Infrastruktur weiter zu nutzen und gleichzeitig erhebliche energetische Potenziale zu erschließen.
Das Projekt im Diakonie-Klinikum Stuttgart soll daher nicht das letzte Retrofit bleiben. Weitere Anlagen werden bereits hinsichtlich ihres Modernisierungs- und Einsparpotenzials betrachtet.
Der vollständige Praxisbericht über das Projekt ist jetzt im Online-Magazin von ebm-papst erschienen:
